# 사이드 툴바

## Side Toolbar&#x20;

크라운 디자인을 위한 8가지 보조 툴이 제공됩니다. 필요한 툴을 클릭하면 해당 툴 패널이 노출되며 다시 클릭 시 패널이 닫힙니다.

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FYt6pfKonyrlwLAY4zUSi%2FCrown.png?alt=media&#x26;token=76239f7b-c11e-46cf-895b-7d331e7b12d5" alt=""><figcaption></figcaption></figure>

### 1. 컬러맵

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FB3Qs7Tb2pxfobBJqZCqy%2Fimage-20250205-042216.png?alt=media&#x26;token=f2ce7ce5-22dc-495c-a76e-a5cc2e4f5a09" alt=""><figcaption></figcaption></figure>

크라운 디자인 후 디자인 된 크라운과 인접치, 대합치 등과의 거리 뿐만 아니라, 상/하악 스캔 데이터의 교합정도를 색상으로 표현해주며 필요 시 켜고 끌 수 있습니다.

또한 컬러맵의 범위를 변경할 수 있습니다.

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2Fkytg80R2IGhv3PdqRyb3%2Fimage-20240308-085337.png?alt=media&#x26;token=f0618b6a-4e3b-4e90-b027-4bbdd6f8a6d0" alt=""><figcaption></figcaption></figure>

### 2. 보기 방식

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FPRkv0wQYKZ3oUVIloZnz%2Fimage-20250205-042334.png?alt=media&#x26;token=c7e47922-dd17-48ca-917a-d6b3bdc60ecc" alt=""><figcaption></figcaption></figure>

#### 2.1 텍스처 <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FdWbxcHbH3bNDJWAKTcNW%2Fimage-20240308-090449.png?alt=media&#x26;token=5f69df7d-4738-4753-baab-8a9ed1258283" alt="" data-size="line">

케이스에 텍스처 정보를 가지고 있을 경우 텍스처를 켜고 끌 수 있습니다.

#### 2.2 와이어 프레임 <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FdffBsahDRd1zXz3Hq7a1%2Fimage-20240308-090526.png?alt=media&#x26;token=7151932c-7e14-439a-9010-2310e129dfd0" alt="" data-size="line">

메시 파일의 와이어 프레임 랜더링을 켜고 끌 수 있습니다.

#### 2.3 그리드 <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FQb28AhrTUGbV6zBvYhSf%2Fimage-20240308-090601.png?alt=media&#x26;token=4c375ee1-ebd0-411f-b879-d49fa53b89fc" alt="" data-size="line">

그리드 모드를 켜고 끌 수 있습니다. 이 때 그리드 모드는 끄기, 물체 전방에 표시, 그리고 물체 후방에 표시 세 가지로 제공됩니다.

#### 2.4 라벨 <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FJcMjVMkfw3bIwXK97l9e%2Fimage-20250205-053919%20(2).png?alt=media&#x26;token=5fd811a3-66ce-49c0-8666-f76902484218" alt="" data-size="line">

3차원 화면에 노출된 치식 라벨을 숨기거나 노출 시킬 수 있습니다.

#### 2.5 2D 단면 뷰 <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FnDpj1bMoBgSQotl5AR3P%2Fimage-20240308-091107.png?alt=media&#x26;token=b2a325f2-5a27-4a76-a898-fbee2cd62054" alt="" data-size="line">

선택한 크라운의 2차원 단면 뷰를 표시합니다. 뷰 화면의 상단  <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FgpO2CdCWoUA6UPxldwIC%2Fimage-20241030-050607.png?alt=media&#x26;token=f200e73d-587a-4b3c-9490-e5891312c333" alt="" data-size="line">부분을 드래그하여 위치 이동이 가능하며 슬라이더를 이동하여 평면이 중심축 기준으로 회전할 수 있습니다. <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2Fh3KD4dRjiRVBXp00NQKZ%2Fimage-20240308-092627.png?alt=media&#x26;token=6971146f-fe5b-423f-8978-8313ffefe03d" alt="" data-size="line">클릭 시 현재 단면 뷰 화면에 맞춰 3차원 화면을 동기화 시키며 <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2Fuk9bUMkFEplDlNHwrHOL%2Fimage-20240308-092846.png?alt=media&#x26;token=50c59680-b528-4575-bd30-7efe74a861ca" alt="" data-size="line">그리드를 켜고 끌 수 있습니다.

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2F424ZNPvRLLg3w7MEhwR3%2Fimage-20241030-050322.png?alt=media&#x26;token=ba5d69dd-d2bd-4200-9ac5-3f22003573b5" alt=""><figcaption></figcaption></figure>

{% hint style="success" %} <mark style="color:green;">**Success**</mark>

크라운 디자인 이후 치식을 선택하여 2차원 단면 뷰를 활성화 할 수 있으며, 단면 뷰 내에서 두 점 간의 거리 측정이 가능합니다.
{% endhint %}

### 3. 사용자 보기 방식

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FJdE8yShpa6AFKyDy5Xyb%2Fimage-20250205-042453.png?alt=media&#x26;token=d8884708-89ec-45f2-8cd6-bd262dff8496" alt=""><figcaption></figcaption></figure>

<img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FckzbJy5giR9Tj5wHzL5D%2Fimage-20240308-093331.png?alt=media&#x26;token=70e81975-ce2f-43c1-b3ae-1c0ccae1e0d2" alt="" data-size="line">를 클릭하여 현재 3 차원 화면의 뷰를 저장합니다. 저장은 최대 5개 까지 가능하며 1에서 5 까지 숫자 키를 통해 저장된 뷰로 전환합니다. Edit 버튼을 클릭 후 저장된 뷰를  <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2Fz4if5U2J32MKtPavJkYO%2Fimage-20240308-093546.png?alt=media&#x26;token=da78ee0c-7fdc-4fdb-a38f-0cd8ffb33c48" alt="" data-size="line">삭제 할 수 있습니다.

### 4. 데이터 목록

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2F2EGAizG5eRwO7NXziB5W%2Fimage-20250205-043046.png?alt=media&#x26;token=0329f6c4-1b8f-41c7-803c-25f3df19e57e" alt=""><figcaption></figcaption></figure>

각 데이터의 렌더링 속성을 설정할 수 있습니다. 각 항목에 마우스를 가져가면 현재 투명도를 보여주는 UI가 나타나며, 특정 지점을 클릭하거나 클릭 & 드래그로 투명도를 변경할 수 있습니다. 또한  <img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FkIUfbOPfcD5y1myE8HHE%2Fimage-20240308-094643.png?alt=media&#x26;token=7ba8073b-34f8-4cf1-bf12-a48a41eba577" alt="" data-size="line">버튼을 클릭하여 해당 데이터의 표시를 끄고 켤 수 있습니다.

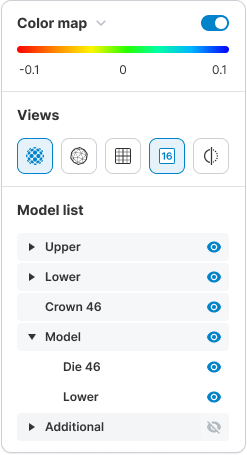

작업용 모델(cast)을 생성한 경우 케이스에 포함된 데이터의 항목을 보여줍니다.

<div><figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2F9IxVhOHLueChUSVCf2Nd%2FGroup%201000002195.png?alt=media&#x26;token=ed60e69c-99ff-41da-ac81-2bc923449991" alt=""><figcaption></figcaption></figure> <figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FglCSN1FqXFx2OLPUFKFT%2FGroup%201000002196.png?alt=media&#x26;token=fcf18930-9a64-43c0-940c-399e3f7630be" alt=""><figcaption></figcaption></figure> <figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FjERZwxCKmwBKnCPY7KvC%2FGroup%201000002194.png?alt=media&#x26;token=f82c9041-71be-46d2-a734-0a612823af7a" alt=""><figcaption></figcaption></figure></div>

### 5. 측정

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FN5bMfuGHhr4y7HD8WKHD%2Fimage-20250205-053547.png?alt=media&#x26;token=0f0cbb17-5bce-45a8-95d3-d84698f08589" alt=""><figcaption></figcaption></figure>

3차원 화면에서 두 점을 찍어 3차원 상의 거리를 측정합니다. 별도의 패널이 노출되지 않고 3 차원 화면에 두 점 사이의 거리가 바로 표시되며 생성된 포인트를 드래그하여 이동하거나 새로운 위치를 클릭 시 기존 측정된 값이 삭제됩니다.

### 6. 줌 투 핏(Zoom to fit)

케이스 내 모든 데이터가 한 화면에 들어오도록 화면 비율이 조정됩니다.

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2F0q6GqPvEEcLPLDnDf0zJ%2FGroup%201000002218%20(1).png?alt=media&#x26;token=f04bf69c-b58e-4bfb-9f67-160379b0c1cb" alt=""><figcaption></figcaption></figure>

### 7. 작업 모델

생성된 작업용 모델의 종류를 구분합니다.&#x20;

#### 7.1 다이만 (Extra Die only)&#x20;

지대치의 다이 모델을 생성한 상태입니다.&#x20;

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FofRwFKqpGure1ccf9yLl%2FGroup%201000002219.png?alt=media&#x26;token=d9490bfc-5a5a-4f24-8463-0d7cc0865672" alt=""><figcaption></figcaption></figure>

#### 7.2 컨택 모델 (Contact checking model)&#x20;

인접거리 확인용 작업 모델을 생성한 상태입니다.

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2FMPxiWuIgQJSEClkbhae0%2FGroup%201000002228.png?alt=media&#x26;token=7aa11ff5-b630-4e63-a211-dda0d36cd87f" alt=""><figcaption></figcaption></figure>

#### 7.3 바이트 모델 (Bite checking model)&#x20;

교합 확인용 작업 모델을 생성한 상태입니다.&#x20;

<figure><img src="https://816812736-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FABLYujGVLDIa7eWJ4Pug%2Fuploads%2F8CdSs4FctjCaCHJummQK%2FGroup%201000002229.png?alt=media&#x26;token=d68a135c-aaa5-4e3d-8697-7256a20f63e3" alt=""><figcaption></figcaption></figure>
